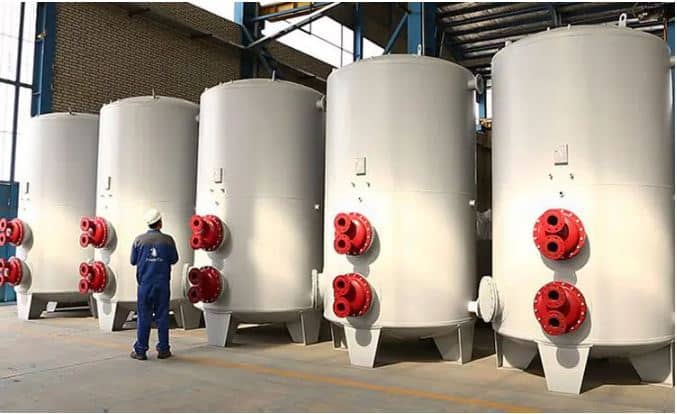

Резервуар с водяной змеей

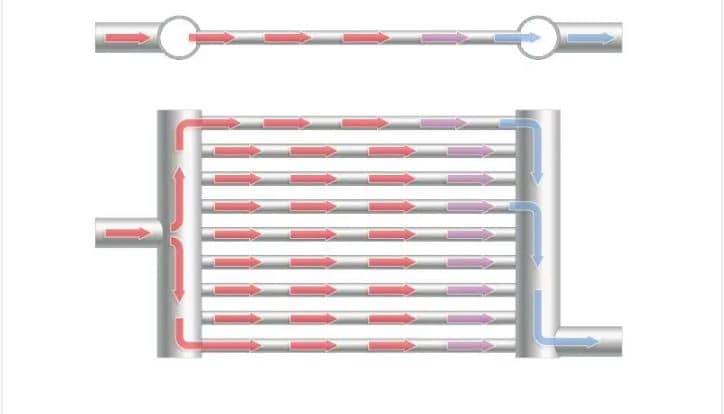

Змеевиковый бак состоит из цилиндрического корпуса и нескольких медных трубок (змеевиков), через которые проходит горячая вода и пар, выходящие из котла, нагревая холодную воду, поступающую в цилиндрический бак. Змеевиковый бак — это по сути новое поколение. Это двухстенный бак, оба типа используются для подачи горячей воды в здания и промышленные помещения. Разумеется, конструкции этих двух источников различаются, основное отличие между двухстенным и змеевиковым баком в том, что в двухстенном типе есть две вложенные цилиндрические емкости. В змеевиковом же баке используется только цилиндрический корпус, а обмен температурой происходит через змеевики. Принцип работы змеевикового бака Горячая вода и пар, производимые котлом, поступают в медные трубки или змеевики, установленные внутри цилиндрического корпуса, с помощью циркуляционных насосов. Холодная вода от городской сети поступает в бак через обратные клапаны, установленные на корпусе бака, и благодаря разнице температур воды внутри трубок и в баке происходит теплообмен. В результате соприкосновения воды в баке с трубками их температура повышается свыше 50 градусов, и в конечном счете она подается через выходные клапаны для потребления. Вода в змеевиках после остывания возвращается в котел, и этот цикл повторяется. Типы змеевиковых баков В зависимости от требуемых характеристик тепловых источников, змеевиковые баки проектируются в различных вариантах. В общем случае они делятся на две группы: вертикальные змеевиковые баки и горизонтальные змеевиковые баки. Разница между этими двумя типами заключается в установке цилиндрического корпуса, остальные компоненты не отличаются. В зависимости от места установки бака, имеющегося пространства и нужных размеров, можно выбрать один из этих двух типов. В другой классификации, в зависимости от установки и расположения змеевиков, бак делится на две группы: спиральные и U-образные змеевики. Вертикальный источник змеевиков U-образные змеевиковые баки Как следует из названия, в этом типе бака медные трубки установлены в форме буквы U, количество трубок определяется по необходимости, и в большинстве случаев их более одной. Основная причина использования такого типа змеевиков — повышение производительности и эффективности устройства. В случае закупорки или повреждения одной из трубок, работа бака не нарушается, горячая вода и пар могут циркулировать по другим трубкам и обеспечивать подачу горячей воды. Спиральный змеевиковый бак В отличие от U-образного типа, в спиральном змеевиковом баке горячая вода циркулирует исключительно по одной трубке в форме спирали, которая нагревает холодную воду в баке. Один из главных недостатков такого типа — выход из строя устройства при повреждении спиральной трубки, так как внутри корпуса установлена только одна спиральная трубка, и при её поломке или закупорке горячая вода и пар котла не смогут проходить. Бак вода-вода и пар-вода В зависимости от источника энергии и тепла, используемого для нагрева воды в змеевике, баки делятся на две группы: вода-вода и пар-вода. Как следует из названия, бак вода-вода использует горячую воду для передачи энергии, необходимой для нагрева воды в змеевике, а если используется пар, то это пар-вода.
